磁性編碼器與光電編碼器的區別在哪

發布時間：

2023-11-07 15:00

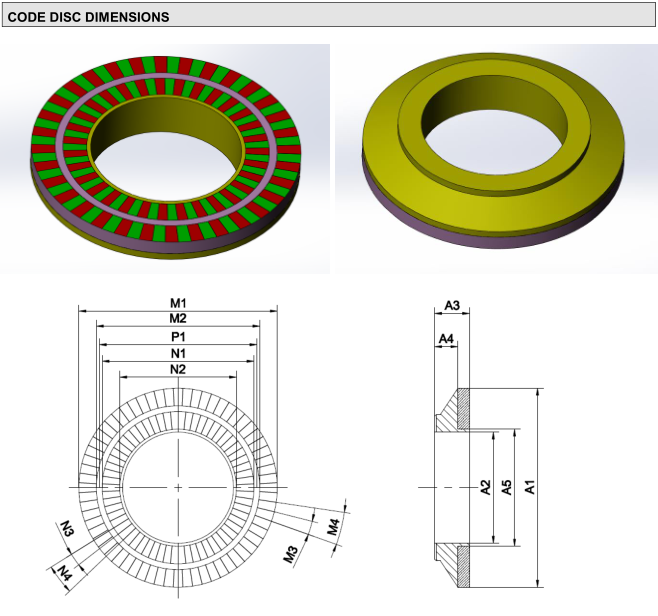

磁性編碼器的主要組成部分包括磁阻傳感器、磁鼓和信號處理電路。磁鼓上等間隔地記錄了小磁極，這些磁極在磁化后，在旋轉時會形成規律性的分散空間漏磁場。磁傳感器探頭根據磁阻效應將變化的磁場信號轉換為電阻值的變化，并施加電壓。在作用下，變化的電阻值被轉換為電壓變化。

模擬電壓信號經過后期的信號處理電路處理后，轉換為計算機可識別的數字信號，從而實現磁旋轉編碼器的編碼功能。因此，磁性編碼器采用了磁電設計方案。

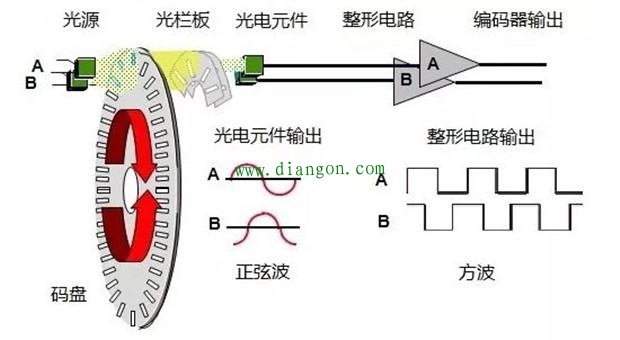

光電編碼器由光源、碼盤和光電接收器組成，其中碼盤是編碼器的重要部分。光電編碼器主要用于測量位移或角度。傳統光電編碼器的碼盤材料通常有玻璃、金屬和塑料。玻璃碼盤在玻璃上沉積了非常細的線條，其耐熱穩定性和精度可以達到一般的標準和需求，但非常容易破裂。

磁性編碼器的特性和優勢：

抗干擾能力強：磁性編碼器不受環境中的電磁干擾影響，適用于復雜環境，如高磁場、強振動等情況。

高精度：磁性編碼器可以實現較高的分辨率和精度，適用于對測量精度要求較高的應用。

安裝簡單：磁性編碼器的結構相對簡單，安裝方便，不需要復雜的光學系統。

寬溫范圍：磁性編碼器通常具有較寬的工作溫度范圍，適用于溫度變化較大的工作環境。

耐腐蝕和耐污：磁性編碼器的磁鼓和磁極結構能夠在惡劣的工作環境下長時間穩定運行，具有較強的耐腐蝕和耐污性能。

光電編碼器的特性和優勢：

較小尺寸：光電編碼器的碼盤可以采用較小尺寸的材料制造，適用于空間有限的應用。

低成本：由于光電編碼器的結構相對簡單，制造成本相對較低。

可靠性較高：傳統的光電編碼器經過長時間的應用驗證，具有較高的可靠性。

不受磁場影響：光電編碼器不受外部磁場的影響，適用于磁場干擾較大的工作環境。

高速度應用：由于光電編碼器不需要進行復雜的算術處理，適用于高速運動控制。

磁性編碼器和光電編碼器都是常見的旋轉或位移傳感器，它們在工作原理、特性和優勢方面存在一些差異。磁性編碼器具有抗干擾能力強、高精度、寬溫范圍和耐腐蝕耐污等優點，適用于對精度和穩定性要求較高的應用。光電編碼器具有較小尺寸、低成本和較高的可靠性等優勢，適用于對成本和空間有較高要求的應用。

在選擇編碼器時，需要根據具體應用的需求綜合考慮其特性和優勢，以確保選用最合適的編碼器來滿足實際應用需求。無論是磁性編碼器還是光電編碼器，都在現代自動化控制系統中扮演著不可或缺的角色，為工業領域的發展提供了強大的支持
